مقاومة الوصلة The junction resistor
يتم تصنيع مقاومة الوصلة بايقاف ظاهرة الانتشار بعد ادخال مادة النوع الموجب P-type التي تكون قاعدة الترانزستور- أنظر الشكل ( 1أ). يلاحظ في الشكل (1 أ) أن اوكسيد السيلكون ونقاط الاتصال (الالمنيوم) قد تم تصنيعها ايضا. ان قيمة هذه المقاومة المتكاملة الناتجة تتحدد من خلال قيمة المقاومية لمادة شبه الموصل الموجب p-type وكذلك طوله L ومساحته A . اي ان

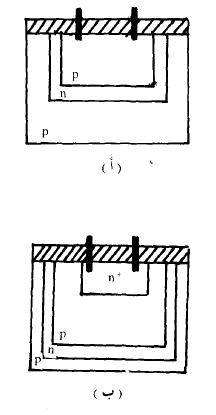

الشكل (1) مقاومة الرملة المتكاملة
هذه الطريقة خاصة بتصنيع المقاومات المتكاملة العالية القيمة أما بالنسبة للمقاومات الصغيرة القيمة( أقل من 20 أوم) فانه يتم تصنيعها عن طريق نشر الشوائب المانحة ('n) ذات التركيز العالي بنفس الطريقة التي يتم فيها نشر باعث الترانزستور- أنظرالشكل ( 1 ب ) كذلك يلاحظ في هذا الشكل طبقة ثاني اوكسيد السيلكون واطراف الوصيل المعدني.
