رمز الترانزستور

ان هناك نوعين من الترانزسور الثنائي القطبية هما ال NPN و PNP . ولغرض التفريق ينهما والتعرف على اتجاه التيارات المارة في الدوائر الخاصة بهما. يصبح من الضروري تمثيل كل منهما والرمز له برسم بسيط يعبر عن تركيبه واتجاه التيارات المارة فيه . هذا وقد اصطلح على ان يكون الشكل (2 أ و ب) الرمز الخاص بترانزستور من نوع NPN و PNP وعلى التوالي

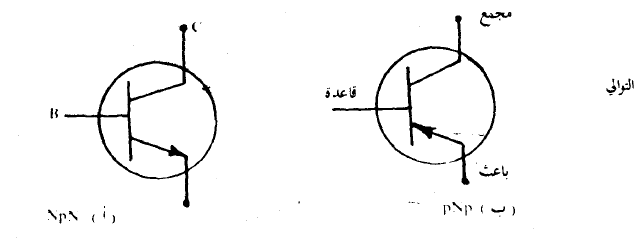

الشكل (1) الرمز المتداول للترانزسنور

بمتلك الباعث دون المجمع رأس سهم. ولاتجاه السهم هذا اهمية خاصة حيث انه يشير الى نفس اتجاه تيار الباعث المتعارف عليه وبالنالي فان الفرق ين الرمزين هو في اتجاه السهم . او بعبارة اخرى ان تيار الباعث في النوع NPN يخرج من الباعث بينما يجري تيار القاعدة وتيار المجمع الى خارج الترانزستور اما في حالة الترانزستور من نوع PNP فالتيار الباعث يجري الى داخل الترانزستور في حين يخرج من الترانزستور كل من تياري القاعدة والمجمع – انظر الشكل (1ب)
