المميزة الإستاتيكية للترانزستور ذي البوابة المعزولة

المؤلف:  د/محمد فاروق أحمد و د/محمد خضر كاتب

المصدر:  أسس الإلكترونيات

الجزء والصفحة:  205

25-9-2021

1667

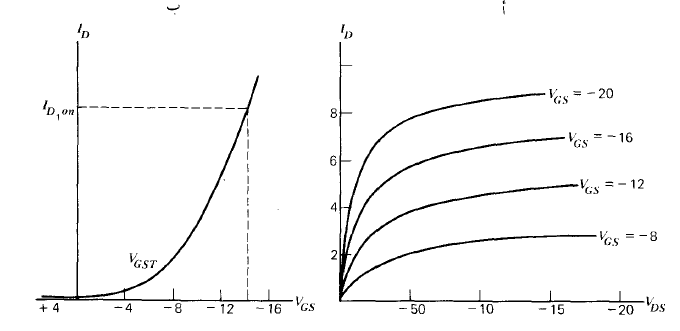

الشكل ( 1)

القناة الثقبية . بينما يوضح شكل (2 ب) منحني الإنتقال ، وهو عبارة عن العلاقة بين تيار المصب I_D وجهد البوابة -منبع V_GS. ويلاحظ أن التيار I_DSS يكون صغيراً جد عندما تكون 0 << V_GS (يصل إلى عدة فانوامبيرات) . وعند زيادة V_GS. في الإتجاه السالب يزداد I_D ببطء أولا. ومع إستمرار زيادة V_GS يزداد تيار المصب زيادة سريعة. ويسمى جهد البوابة-منبع الذي يصبح عنده تيار المصب ذا قيمة معينة (جوالي 10 ميكروامبير) بجهد العتبة 1V_GST او Threshold Voltage V_T أما I_{D, on} فيرمز للقيمة القصوى لتيار المصب والذي يتحقق عند قيمة معينة لجهد البوابة — منبع.
