ثنائي الوصلة (الملتقى)  p-n

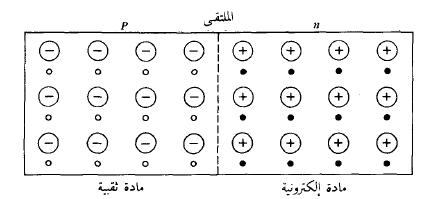

ثنائي الوصلة (أوثنائي الملتقى) p-n هو عبارة عن بلورة أحادية من السليكون أو الجرمانيوم غرست في جزء منها شوائب متقبلة وفي الجزء الآخر شوائب واهبة ويتم غرس الشوائب بطرق مختلفة وذلك أثناء إعداد البلورة الأحادية أو بعد إعدادها. ولا يمكن الحصول على ثنائي الوصلة بمجرد وضع قطعة من مادة ثقبية ملاصقة تماماً لقطعة من مادة إلكترونية حيث أن عدم الإستمرارية في البناء البلوري يؤدي إلى ضياع كل الصفات المطلوبة في الثنائي. ويبين شكل (1) رسماً توضيحياً لثنائي الوصلة حيث يتميز الجزء

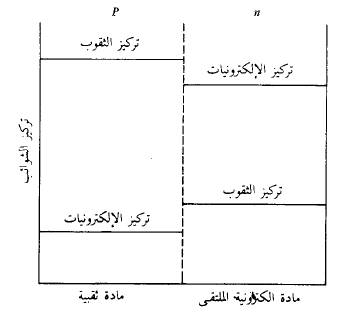

شكل (1)

الأيسر بتوصيلية ثقبية والجزء الأيمن بتوصيلية إلكترونية. وقد رمزنا للأيونات الواهبة بدوائر بداخلها إشارة + حيث أن  الذرة الواهبة تمنح للمادة الكتروناً حراً ويبقى الأيون الموجب مرتبطاً البناء البلوري. كما رمزنا للإلكترونات الحرة بالدوائر السوداء .
