Expansion against constant pressure

Now suppose that the external pressure is constant throughout the expansion. For ex ample, the piston may be pressed on by the atmosphere, which exerts the same pressure throughout the expansion. A chemical example of this condition is the expansion of a gas formed in a chemical reaction. We can evaluate eqn 2.6 by taking the constant pex outside the integral:

Therefore, if we write the change in volume as ∆V = Vf − Vi, w=−p_ex ∆V This result is illustrated graphically in Fig. 2.7, which makes use of the fact that an integral can be interpreted as an area. The magnitude of w, denoted |w|, is equal to the area beneath the horizontal line at p = pex lying between the initial and final volumes. Ap,V-graph used to compute expansion work is called an indicator diagram; James Watt first used one to indicate aspects of the operation of his steam engine.

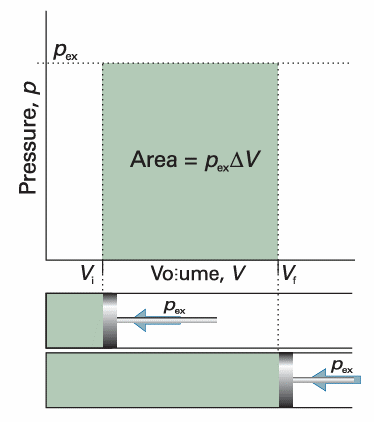

Fig. 2.7 The work done by a gas when it expands against a constant external pressure, pex, is equal to the shaded area in this example of an indicator diagram.
