المميزة الإستاتيكية لترانزستور الأثر المجالي

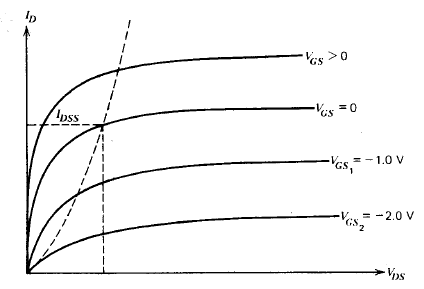

يوضح شكل (1) مجموعة المنحنيات الإستاتيكية لترانزستور الأثر المجالي ذي المنبع المشترك وهي

الشكل (1)

عبارة عن العلاقة بين تيار المصب وجهد المصب- منبع عند قيم مختلفة لتحييز البوابة - منبع. ولفهم هذه العلاقة نفرض أن التحييز V_GS= 0 ، وأنجهد المصب - منبع V_DS= 0. عندئذ يكون التيار 0=I_D وتكون القناة مفتوحة تماما. وبمجرد زيادة جهد المصب V_DS يبدأ التيار I_D في المرور، وتعمل القناة n كمقاومة شبه موصلة. وبزيادة الجهد V_DS يزداد التيار I_D. وبذلك يصبح فرق الجهد بين القناة (خاصة من ناحية المصب) والمنع ملحوظاً مما يؤدي إلى التحييز العكسي للملتقى p—n فينتج عن ذلك إنخفاض المقطع العرضي للقناة ومن ثم يصل التيار I_D إلى قيمة التشع. وهكذا يلاحظ أنه فيما بعد التشبع لا يعتمد تيار المصب I_D على الجهد V_DS وإنما يعتمد أساساً على جهد تحييز البوابة V_GS .
